Kompaktowe kondensatory foliowe do zastosowań przemysłowych

Kondensatory bezpieczeństwa Compact X2 radzą sobie z wyższymi napięciami i hałasem sterującym w napędach przemysłowych, systemach ładowania pojazdów elektrycznych, licznikach energii i innych systemach zasilania.

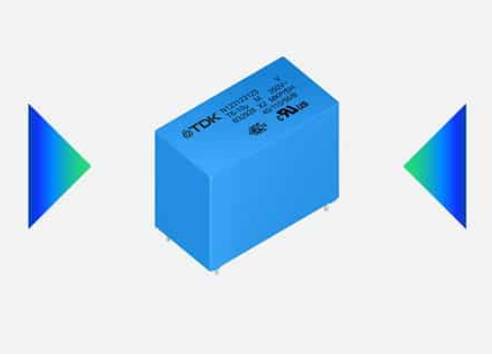

Firma TDK Corporation dodała nowe modele do rodziny kondensatorów z folią zabezpieczającą X2 o serię B3292xU/V.Celem jest obsługa wyższych napięć przy jednoczesnej redukcji miejsca na płytce w projektach przemysłowych i motoryzacyjnych.Główne zastosowania obejmują zasilacze pojemnościowe i liczniki energii, gdzie ważna jest stabilna praca i kompaktowe wymiary.Nadają się również do napędów przemysłowych, które pracują pod ciągłym obciążeniem elektrycznym.

Nowe wersje charakteryzują się kompaktowymi odstępami między przewodami wynoszącymi 15 mm i 22,5 mm.Obejmują one wartości pojemności od 47 nF do 1,8 µF w tych mniejszych rozmiarach.Kondensatory mają napięcie znamionowe 350 V AC i wytrzymują impulsy napięcia szczytowego do 2,5 kV, zgodnie z normą IEC 60384-14.Służą do tłumienia zakłóceń, gdy są połączone szeregowo z zasilaniem sieciowym.

Seria może być stosowana w ładowarkach pokładowych oraz systemach ładowania pojazdów elektrycznych, gdzie wymagana jest niezawodność i zgodność z normami bezpieczeństwa.Falowniki fotowoltaiczne to kolejny kluczowy obszar, szczególnie w systemach narażonych na działanie zmiennych warunków środowiskowych.

W całej gamie B3292xU/V odstępy między przewodami wahają się od 15 mm do 52,5 mm.Wartości pojemności wahają się od 47 nF do 20 µF.Daje to projektantom elastyczność w wyborze części w oparciu o wymagania przestrzenne i elektryczne.

Seria przeszła test THB w temperaturze +85°C, wilgotności względnej 85% i napięciu znamionowym przez 1000 godzin, spełniając klasę III, warunek testu B. Spełnia również wymagania AEC-Q200.Maksymalna temperatura robocza wynosi +110°C, co pozwala na użytkowanie w środowiskach o wysokiej temperaturze.

Kondensatory te mają właściwości samonaprawy i są testowane pod napięciem 1505 V DC przez dwie sekundy.Pomaga to poprawić trwałość pod obciążeniem napięciowym.Dostępne są narzędzia projektowe i modele SPICE wspierające symulację i integrację z nowymi projektami.
