Podwójny interfejs SPI dla wbudowanych interfejsów GUI

Dzięki możliwościom podwójnego SPI i 16-bitowej głębi kolorów wyświetlacz może dostosować się do zmiennych wymagań dotyczących szybkości transmisji danych bez zmiany podstawowej architektury sprzętowej.

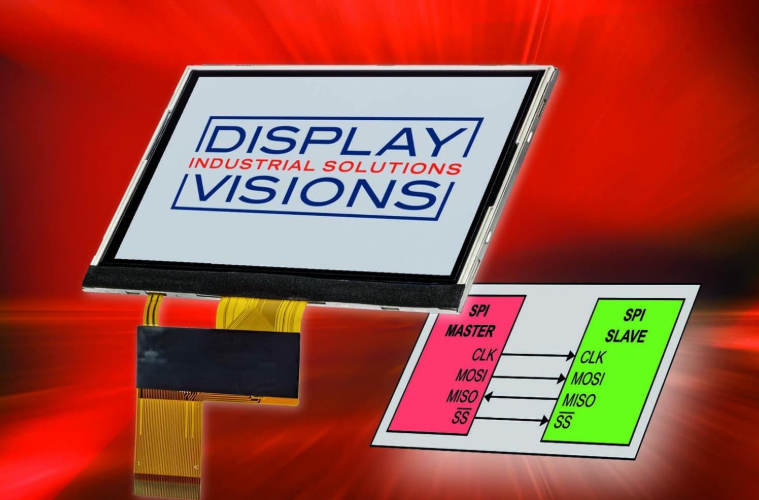

Firma DISPLAY VISIONS wprowadziła na rynek EA TFT043 42SINN, kolorowy wyświetlacz o przekątnej 4,3 cala z interfejsem SPI opracowany dla systemów wbudowanych opartych na mikrokontrolerach.Odpowiedź na rosnące zapotrzebowanie na kompaktowe, ekonomiczne moduły wyświetlaczy, które można zintegrować bezpośrednio z systemami opartymi na mikrokontrolerach.W wielu aplikacjach wbudowanych programiści starają się zrównoważyć wydajność, prostotę okablowania i oszczędność miejsca, szczególnie w urządzeniach przenośnych, panelach sterowania i sprzęcie przemysłowym, w których przestrzeń na płytce i dostępność pinów są ograniczone.


W takich projektach często wybiera się szeregowy interfejs peryferyjny, w skrócie SPI, ze względu na dużą szybkość transmisji danych, komunikację w trybie pełnego dupleksu, małe opóźnienia i zmniejszone wymagania dotyczące okablowania.Minimalizując liczbę linii sygnałowych w porównaniu do interfejsów równoległych, SPI może uprościć układ PCB i zmniejszyć ogólną złożoność systemu.Zintegrowaną magistralę SPI w EA TFT043 42SINN można skonfigurować jako interfejs 3-przewodowy, 4-przewodowy lub podwójny interfejs SPI.Tryb podwójnego SPI umożliwia podwojenie szybkości transferu, umożliwiając projektantom dostosowanie wydajności komunikacji do potrzeb aplikacji bez zmiany głównego modułu wyświetlacza.

Wyświetlacz oferuje rozdzielczość 480 na 272 piksele i obsługuje do 65 535 kolorów przy 16-bitowej głębi kolorów.Specyfikacja ta umożliwia prezentację szczegółowych graficznych interfejsów użytkownika, ikon i informacji o stanie w systemach wbudowanych.Zastosowano technologię IPS, aby utrzymać stabilny kontrast i reprezentację kolorów przy szerszych kątach widzenia.Ponadto podświetlenie o natężeniu 1100 cd na metr kwadratowy zapewnia czytelność w jasnym świetle otoczenia, co może być istotne w przypadku środowisk zewnętrznych lub silnie oświetlonych wnętrz.

Z elektrycznego punktu widzenia wyświetlacz działa przy napięciu logicznym 3,3 V, podczas gdy podświetlenie wymaga około 12 V przy 60 mA.Określony zakres temperatur roboczych od minus 20 stopni Celsjusza do plus 70 stopni Celsjusza umożliwia stosowanie w warunkach przemysłowych i półprzemysłowych, gdzie podczas projektowania systemu należy uwzględnić zmiany temperatury.
