W miarę jak pasma częstotliwości przesuwają się do zakresu 7–24 GHz, złożoność systemu nie jest już zależna od poszczególnych urządzeń.Zamiast tego konstrukcja anteny, zaawansowane opakowanie i współpraca między systemami stały się kluczowymi zmiennymi definiującymi ograniczenia wydajności.

Przeglądając raporty techniczne dotyczące pasma 6G FR3, wyłania się wyraźny przełom: branża telekomunikacyjna odchodzi od konkurs pasm częstotliwości do konkurencja w zakresie możliwości systemu.

W erze 5G debaty skupiały się na tym, czy sub-6 GHz będzie wystarczające, czy też fale milimetrowe będą mogły być skalowane.W przypadku 6G rozmowa zasadniczo się zmieniła.Pasmo FR3, obejmujące zakres 7–24 GHz, znalazło się w centrum uwagi nie dlatego, że jest idealne, ale dlatego, że jest jedynym realistycznym wyborem równoważącym przepustowość, zasięg i koszt.Jednak ta równowaga skupia prawie wszystkie wyzwania systemowe w jednej architekturze.

Głębszy wgląd staje się coraz wyraźniejszy: prawdziwą trudnością w przypadku FR3 nigdy nie była sama częstotliwość, ale pełna rekonstrukcja architektury, od anteny, przez interfejs RF, po projekt systemu.W miarę wzrostu liczby anten, fragmentów widma oraz zawężania się ograniczeń mocy i temperatury, tradycyjne podejście polegające na dyskretnych komponentach i montażu modułowym osiąga punkt krytyczny.

Nie jest to już kwestia dodania większej liczby PA lub wymiany filtrów. Cały system bezprzewodowy musi zostać przeprojektowany od podstaw. To jest główne przesłanie raportu.

Podstawowe przesłanie

Pasmo 6G FR3 (7–24 GHz) umożliwia komunikację bezprzewodową o dużej przepustowości i wdrażanie sprzętu użytkownika dzięki heterogenicznej integracji obejmującej antenę i interfejs RF.

FR3: Zrównoważony zakres wydajności i kosztów 6G

FR3 zajmuje środek pomiędzy falą sub-6 GHz (FR1) a falą milimetrową (FR2) i ma wyjątkową wartość strategiczną:

• Szersza przepustowość niż FR1, obsługująca wyższe szybkości transmisji danych
• Lepsza propagacja niż FR2, obniżająca koszty wdrożenia
• Umożliwia masowe MIMO w celu uzyskania skalowalnej pojemności

FR3 jest niezbędny, aby sieć 6G zapewniała zarówno wysoką wydajność, jak i realistyczne możliwości wdrożenia.

Podstawowe konflikty: fragmentaryczne widmo i eksplodująca złożoność systemu

FR3 niesie ze sobą poważne wyzwania na poziomie systemowym:

• Nieciągłe pasma i globalna fragmentacja widma
• Współistnienie systemów komórkowych, WiFi i satelitarnych
• Modulacja wyższego rzędu i masywny MIMO wymagający ekstremalnej liniowości i mocy
• Ekstremalne ograniczenia przestrzenne anteny w urządzeniach mobilnych

Bogatsze widmo oznacza większą złożoność, co wymusza pełną przebudowę architektury RF.

Kluczowa ścieżka: Ewolucja MES od integracji dyskretnej do integracji na poziomie systemu

W raporcie wskazano restrukturyzację FEM (moduł front-end) jako podstawowe rozwiązanie dla FR3, z dwoma kierunkami architektonicznymi:

1. Architektura podobna do FR1 (bez kształtowania wiązki)
– Prosta struktura, łatwa integracja
– Niskie wzmocnienie, wysoka tłumienność wtrąceniowa

2. Architektura podobna do FR2 (z kształtowaniem wiązki)
– Wyższe wzmocnienie systemu (≈+3dB)
– Wyższa wydajność i mniejsze zużycie energii
– Większy obszar i większa złożoność projektu

FR3 ewoluuje od myślenia o niskich częstotliwościach w kierunku projektowania systemów wykorzystujących fale milimetrowe.

Prawdziwe wąskie gardło: kooptymalizacja anteny, opakowania i systemu

W raporcie podkreślono krytyczny osąd: Sukces FR3 zależy od integracja anteny i systemu, a nie wydajność poszczególnych urządzeń.

Integracja anteny jako największe wąskie gardło
Metalowa rama, tylna pokrywa, rozwiązania pod wyświetlaczem
Współdzielenie anteny pomiędzy FR1/FR2/FR3 staje się niezbędne
Pojawiające się technologie AiD (antena w wyświetlaczu).

Utrata połączenia i wtrącenia
Tłumienie ścieżki od anteny do FEM: 0,5–3 dB
Bezpośrednio wpływa na projekt PA i budżet mocy systemu

Zarządzanie ciśnieniem termicznym
Temperatura złącza PA zbliża się do 100°C
Rozpraszanie ciepła staje się ograniczeniem na poziomie systemu

Systemy RF ewoluowały od projektowania obwodów do inżynierii multidyscyplinarnej obejmującej konstrukcję, materiały i dynamikę cieplną.

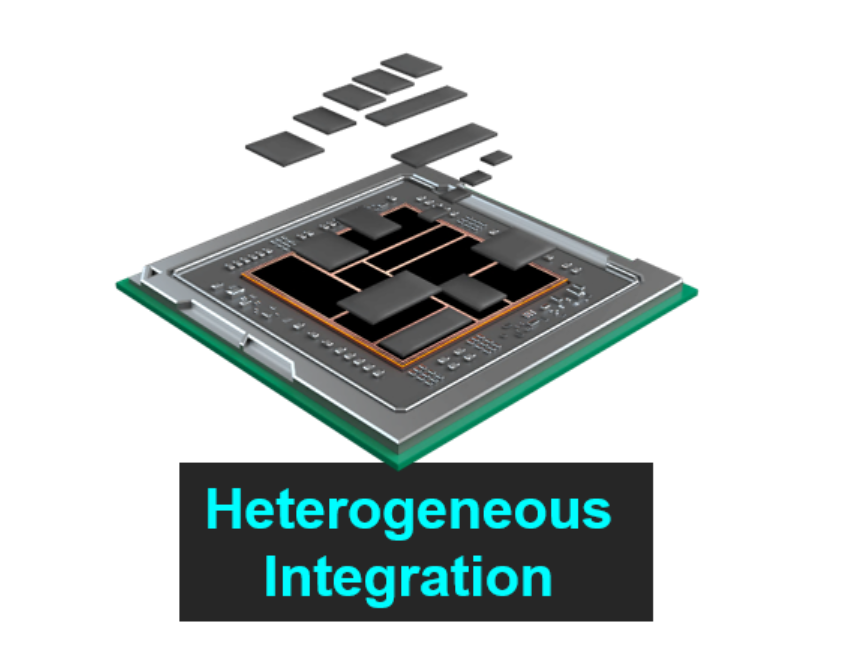

Rozwiązanie końcowe: integracja heterogeniczna

Aby stawić czoła tym wyzwaniom, w raporcie wskazano integrację heterogeniczną jako jedyną realną ścieżkę.

Obejmuje cały system:

• Urządzenia aktywne: PA, LNA, Beamformer
• Urządzenia pasywne: filtry akustyczne, IPD
• Platformy materiałowe: GaAs, GaN, CMOS, SiGe

Kluczowe trendy branżowe:

• GaN-on-Si: równoważenie mocy i kosztów
• Jednoukładowy FEM: wyższa integracja
• IPD: integracja pasywna o wysokiej jakości Q

FR3 to nie tylko kwestia pasma częstotliwości. Stanowi rewolucję na pełną skalę w integracji na poziomie systemu.
